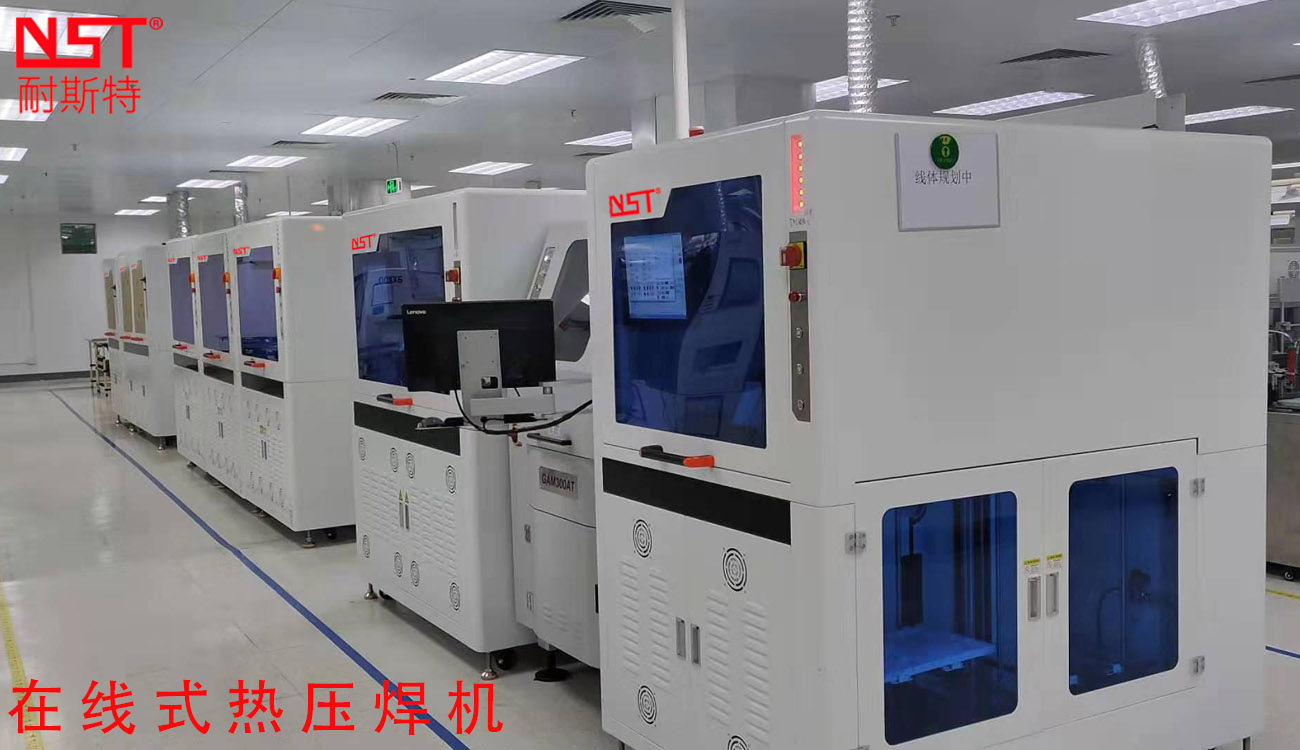

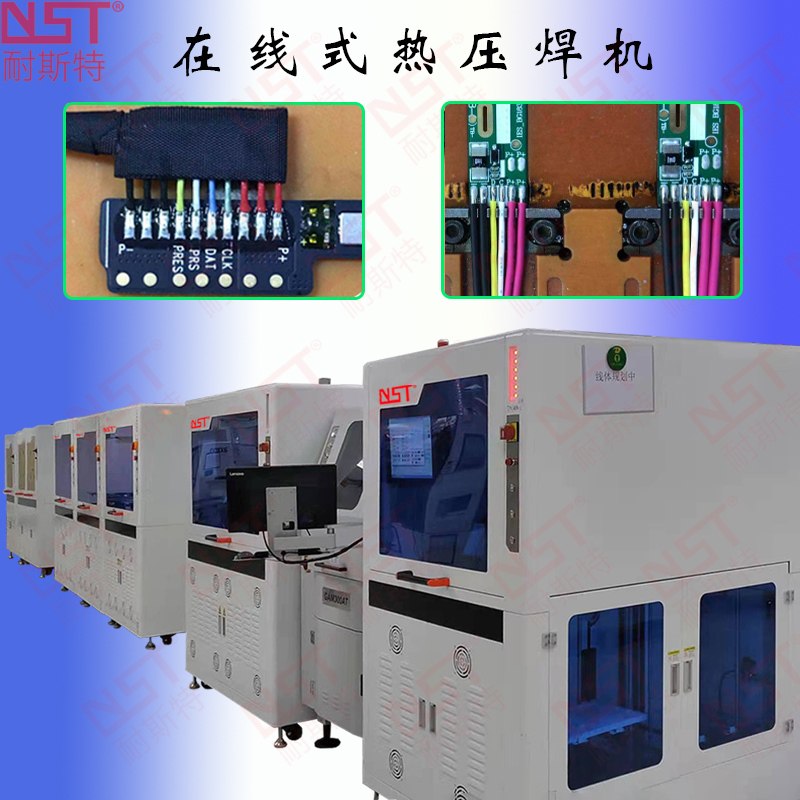

电池保护板在线式热压焊机

  • 一、设备简介: 1.1 设备名称:在线式热压焊设备 1.2 设备功能简介: 夹具载产品由物流轨道流入热压焊接设备,可在物流轨道上定位焊接,可选择移位到旁置定位机构焊接,由程序定
  • 咨询热线:13923701399
  • 产品详情

欢迎光临深圳市耐斯特自动化设备有限公司!

本店所有机器设备产品均需按您的产品要求定制,请跟我们联系,按您的要求制作产品报价。

周小姐 联系电话:13923701399 ,谢谢!

耐斯特强大的技术团队为您提供专家级的锡焊方案和工艺指导:

1、随着工业生产对焊接效率和焊接质量要求的不断提高,耐斯特经过不断的探索实验,成为焊接自动化设备行业的领航者,在行业中占主导地位,是最全面的焊接工艺设备生产商。

2、从2004年开始,我们一直致力于锡焊研究,我们已服务过18家上市公司,760多家中小企业,8500多种产品,0.1mm间距焊锡工艺已经量产。

3、耐斯特强大的研发实力,从夹具到全自动的完美解决,您只需要一个电话!

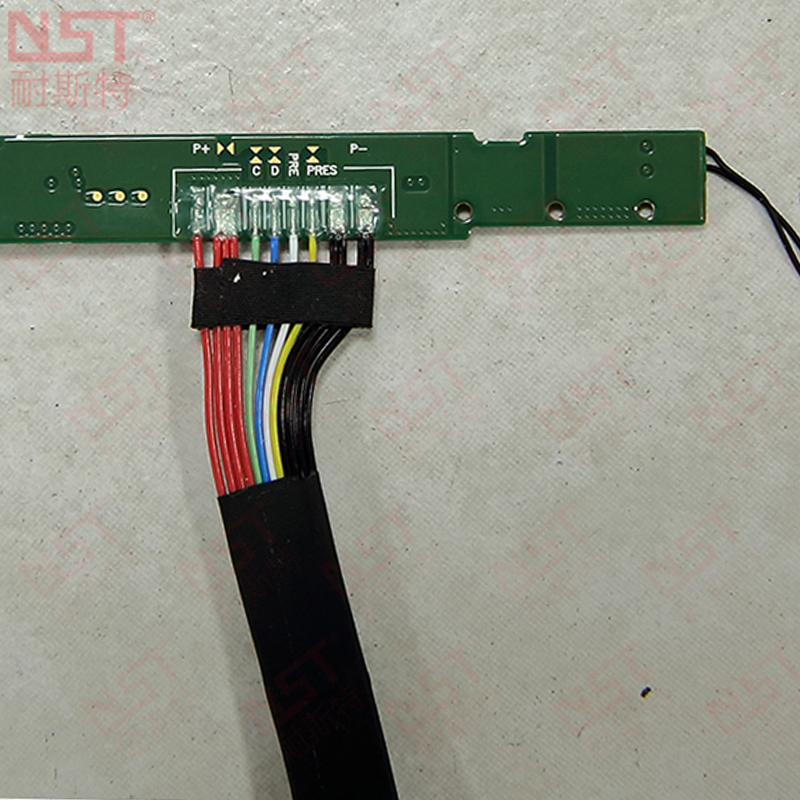

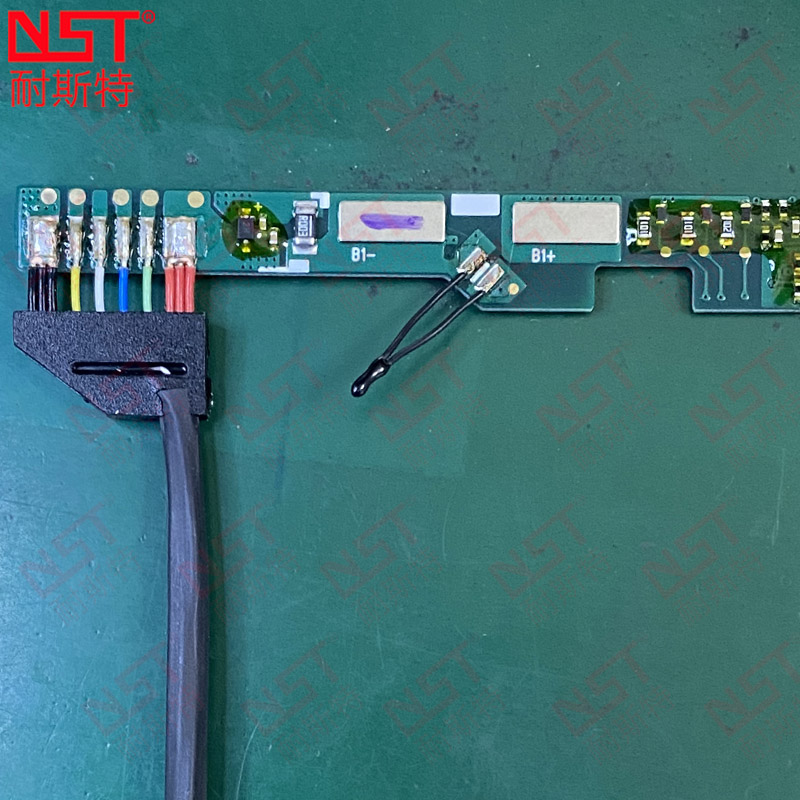

 焊接效果展示:

一、设备简介:

1.1 设备名称:在线式热压焊设备

1.2 设备功能简介:

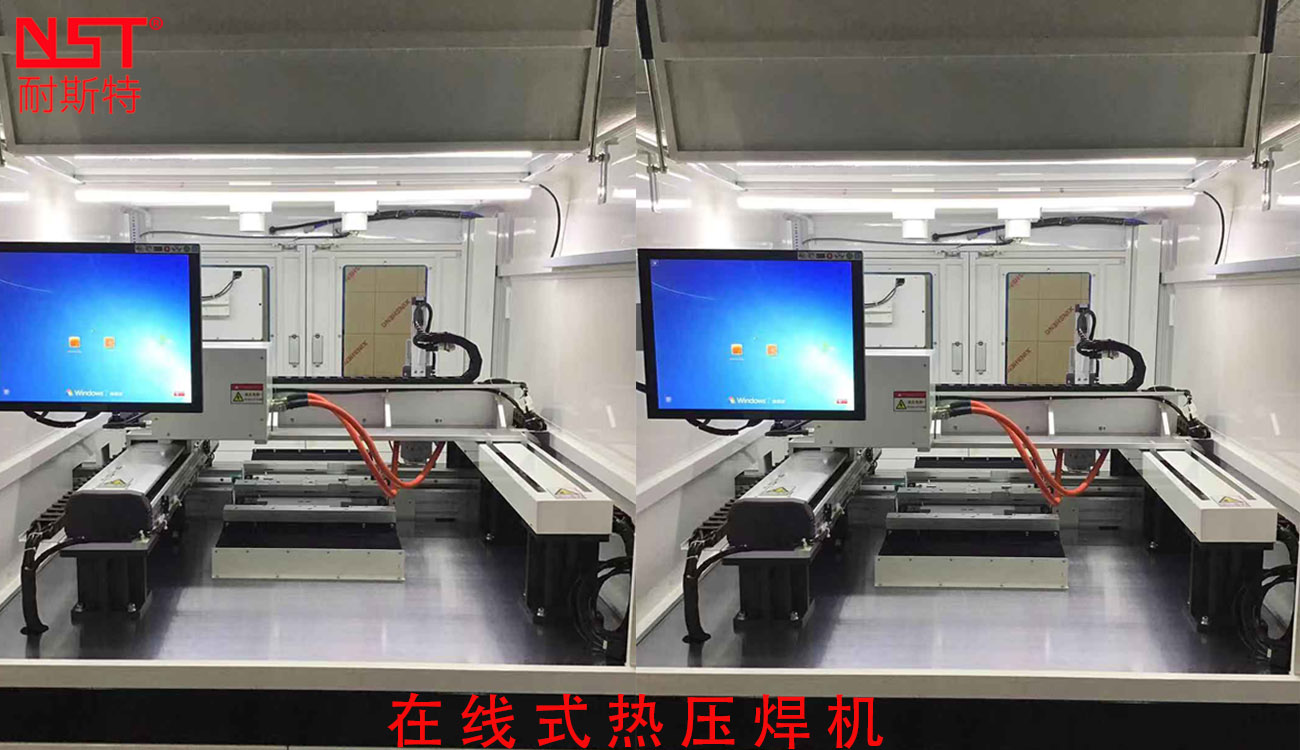

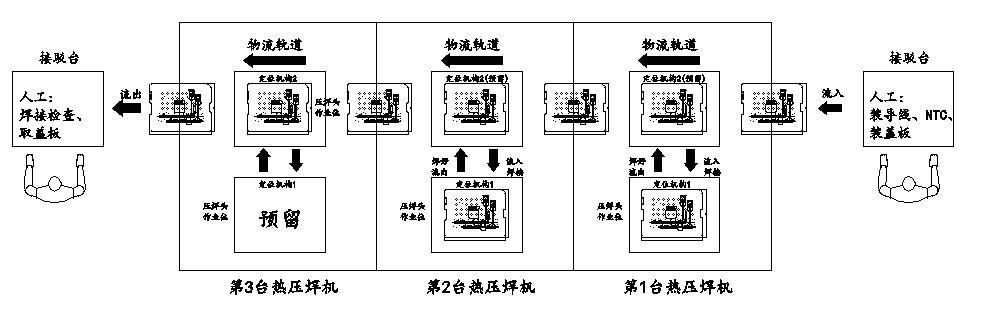

夹具载产品由物流轨道流入热压焊接设备,可在物流轨道上定位焊接,可选择移位到旁置定位机构焊接,由程序定义不同设备分别执行对不同产品的焊接,保证产能最优化,焊接完成后流出至下一工位。

1.3 外形尺寸:长x宽x高 1300*1700*1850 (mm)(不含悬臂、拉手和三色灯)

1.4 工艺流程


二、设备技术要求:(包括但不仅限于以下要求)

2.1. 整线设计产能:300pcs/H;

2.2. 生产良率≥99%,设备稼动率≥95%;

2.3. 故障率:30分钟可处理的异常:1个月允许1次;

5分钟可处理的异常:1天允许1次;

2.4. 设计产品蓝本:1线束+3NTC,以2633012为参考;

2.5. 兼容产品类型:PCB+导线、PCB+FPC、Rigid + FPC;

2.6. 作业行程:500*650mm范围内可调;

2.7. 物流方向:从右至左;

2.8. 整线设备接地良好;

2.9. 设备尺寸:3950*1700*1850mm(长*宽*高),3台,以实际设计为准;

2.10. 热压头处具备松香烟雾抽取净化功能;

2.11. 热压头具备自动清洁功能;

2.12. 热压头要求按照产品型号打标,方便存放管理;

2.13. 实现焊接不同旋转角度的NTC或导线;

2.14. 实现压力控制或压力检测功能;

2.15. 热压头具备使用寿命自动记录,超过预定值时报警功能;

2.16. 设备运行时可实现扫码存档生产记录的功能,满足最小2*2mm的产品二维码读取;

2.17. 设备实现生产信息存储和数据上传服务器等功能 ;

2.18. 皮带传输,无极调速;

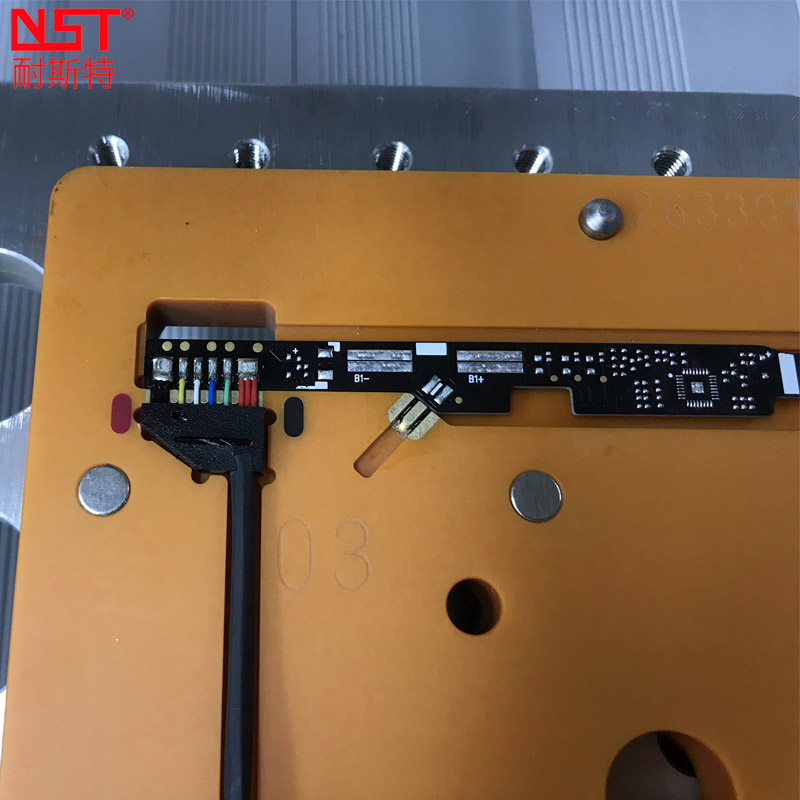

2.19. 夹具尺寸:310*240*9~12mm,自带二维码,三角缺口防呆;

三、设备工作条件:

3.1. 电源:   要求:220 V   5相3线制±5%,50Hz。

3.2. 总功率: 2000   kW

3.3. 压缩空气:  0.5~0.7Mpa 、 流量≥40 L/min

3.4. 真空:  真空度-80kpa 、流量≥40L/min

四、电控部分要求

4.1. 操作界面人性化,易理解,便于操作;

4.2. 设备编程:设备使用PC机编制应用程序,每次调换产品可以直接调用程序使用。

4.3. 机器上下联机信号有,对上一台机器发出要料信号,停机报警信号;不用联机时可 关闭;

4.4. 对下一台机接收要料信号,停机报警信号;不用联机时可关闭;

4.5. 选用PLC时输入输出的点数,需多备用8-10个点数,便于后续增加感应器等;

4.6. 报警显示,当设备有异常时报警显示提醒,必要时必须停止设备等待人工确认恢复;

4.7. 自动控制,点击启动,设备处于自动运行状态,点击停止,设备停止状态;

4.8. 手动操作,点击手动操作,进入手动状态,只有设备停止状态手动操作才有效;

4.9. 有相互干涉的动作,或基于安全需求一定要实行互锁保护;

4.10. 设备停机时具有清料功能;

4.11. 设备背面上下都预留出网线接口,气源接口,电源接口等;

4.12. 设备自带钣金线槽,单机移动只需将电源线、网线、气源抜出即可;

4.13. 报警显示,当有设备异常,报警显示都会有提示;

4.14. 记数功能,点击清零,全部到零的一个状态,重新记录;

4.15. 参数设置需要权限,具有整机信号监控(权限包括操作员、技术员、管理员等);

4.16. 符合我司MES数据接口要求:具备数据采集功能,可以定期将设备信息(如产能、不良率、设备异常信息等)保存json格式或其它格式,通过外协软件可以定期采集到json格式或其它格式信息;
